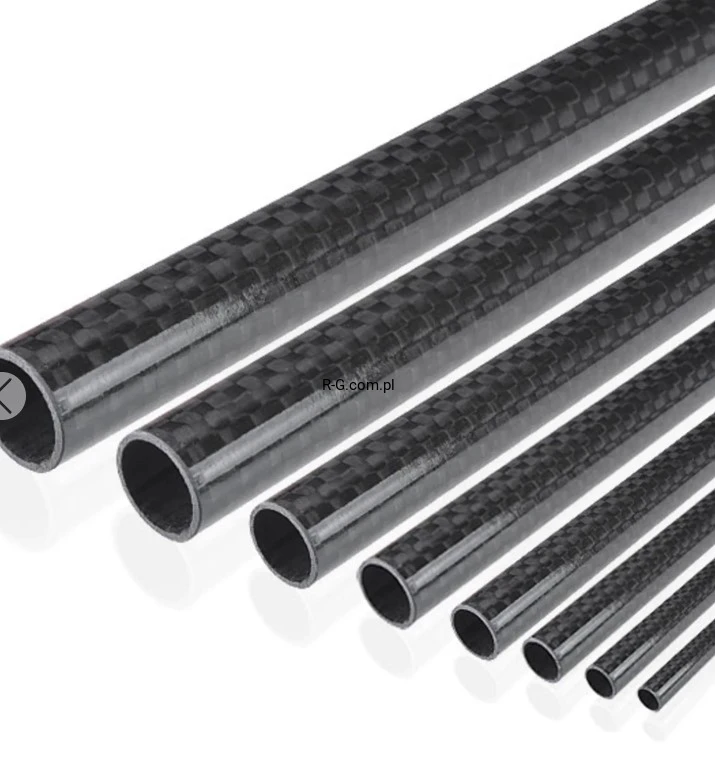

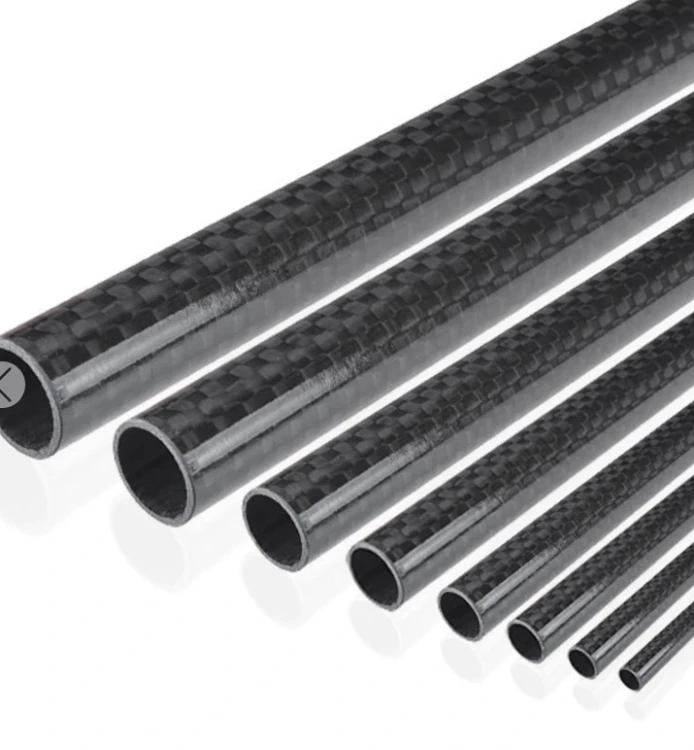

Węglowa rurka D16 x 14 x 1500 mm; 3K; PW; Połysk

Rury z włókna węglowego (carbonowe) nawijane 0°/90°, splot płócienny (3k)

Owijane rury CFRP (tworzywo wzmacniane włóknem węglowym) o przekroju okrągłym, z wysokiej jakości powierzchnią o wysokim połysku, wykonane z prepregu z włókna węglowego 3k w splocie płóciennym, pokryte bezbarwnym lakierem. Warstwy wewnętrzne wykonane są z jednokierunkowej tkaniny bez falowania włókien (UD – unidirectional non-crimp fabric). Zastosowano wysokiej jakości matrycę z żywicy epoksydowej.

Ze względów technologicznych podczas produkcji stosowana jest bardzo cienka i delikatna tkanina szklana jako materiał nośny dla włókna węglowego. Z tego powodu rury te nie nadają się do zastosowań wymagających prześwietleń tomografem komputerowym (CT).

Orientacja włókien

• Powierzchnia zewnętrzna: 0°/90°
• Rdzeń: 0°

Właściwości

• Niska masa własna
• Doskonała odporność na korozję
• Wysoka odporność termiczna
• Przewodność elektryczna
• Bardzo dobra sztywność na zginanie
• Bardzo dobra sztywność obwodowa (odporność na odkształcenia przekroju)

Po procesie laminowania nawijane rury CFRP są szlifowane do dokładnego wymiaru (na okrągło), a następnie lakierowane.

Tolerancje

• Średnica: ± 0,1 mm
• Prostoliniowość: odchylenie nie większe niż 1 mm na 1 m długości

Uwagi

Rury te zazwyczaj nie są teleskopowe i nie można ich wsuwać jedna w drugą bez dodatkowej obróbki mechanicznej (np. szlifowania lub rozwiercania).

Wyjaśnienie oznaczenia 3k: każda wiązka włókien zawiera około 3000 pojedynczych włókien węglowych, co zapewnia charakterystyczny wygląd „kratki” carbonowej i dobry kompromis między wytrzymałością a estetyką.
